Kortterminal

Innehåll

Läs artikeln på engelska här.

Kassakopplad kortterminal

Du kan integrera din kortterminal med Sitoo POS för en helt kassakopplad kortterminal i kassan. Nedan ser du de modeller med stöd i kassasystemet. Vill du använda dig utav en annan kortterminal än de som är listade nedan går det bra genom att skapa ett externt betalsätt i kassan. Nedan ser du även en förklaring av kortterminalens knappar.

För iOS. Säkerställ att LAN tillåts för Sitoo POS. Se iOS-enhetens "Settings" > "Apps" > "Sitoo POS". "Local Network" ska vara aktiverat.

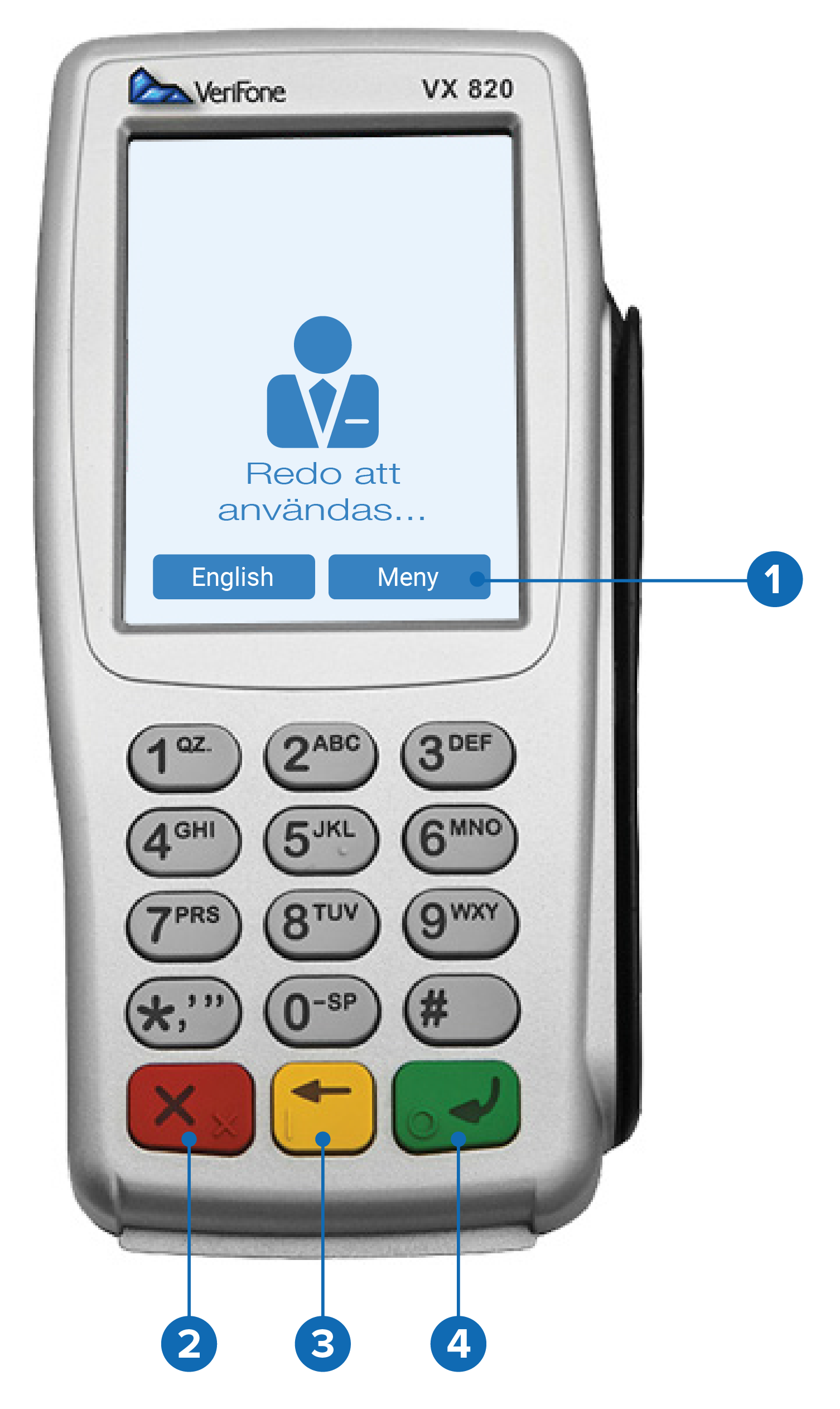

Verifone VX820


  1. Menyknapp (Du behöver logga ut ur kassan för att komma åt menyknappen)
  2. Avbryt
  3. Tillbaka/Rensa
  4. Enter

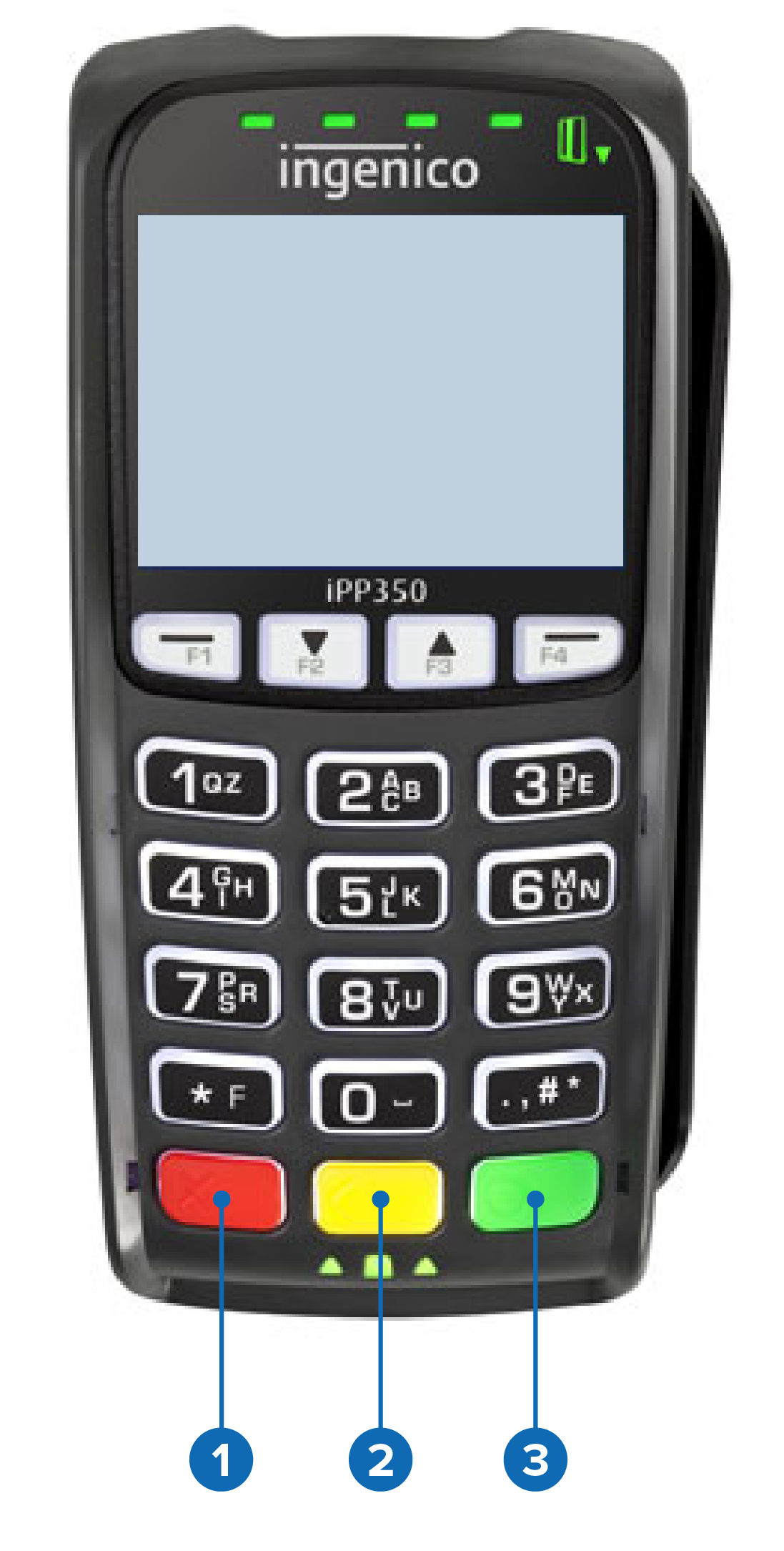

Bambora och Nets (Ingenico IPP350)


  1. Avbryt
  2. Korrigera
  3. Bekräfta

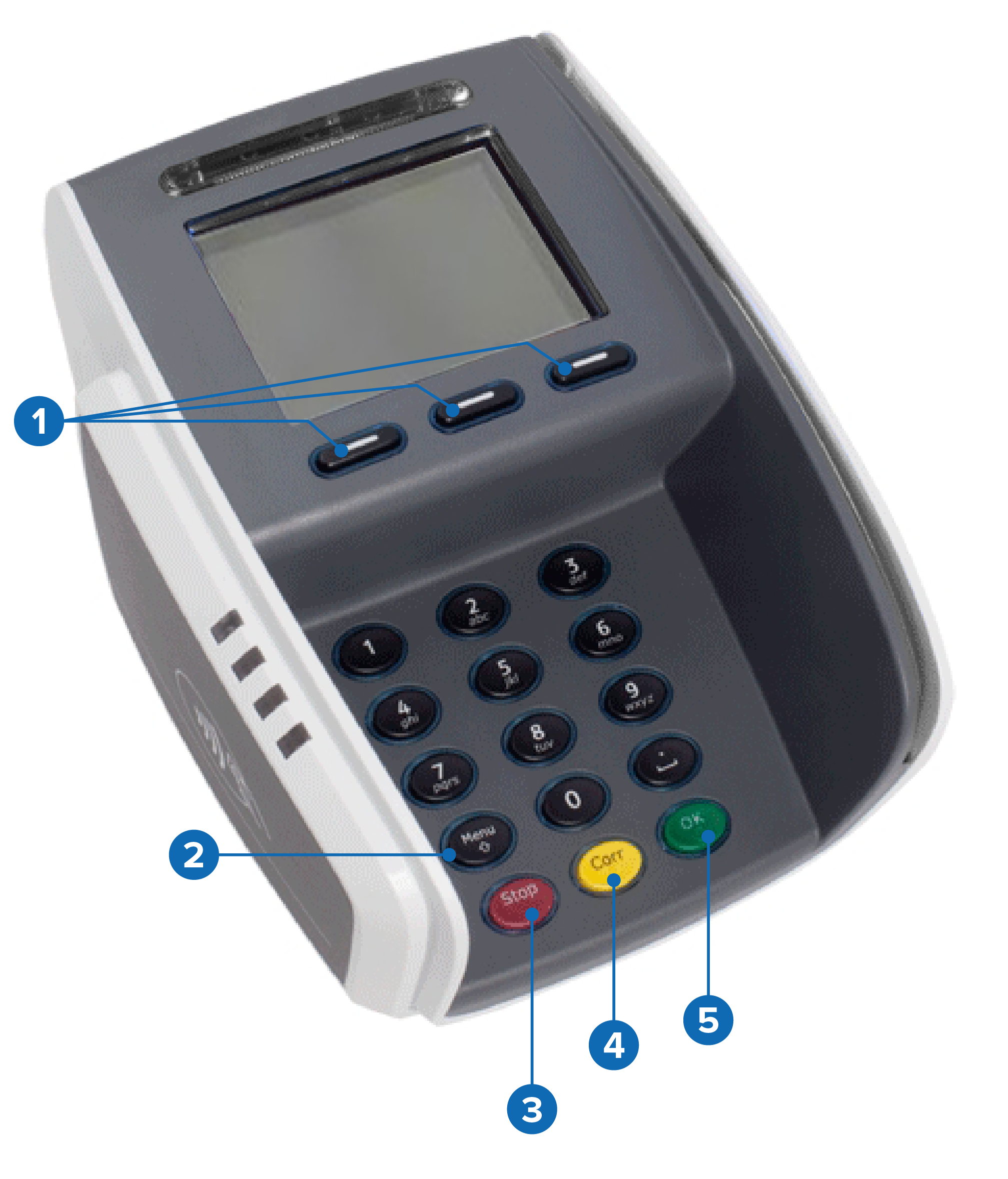

Yomani


  1. Funktionstangenter (aktuell funktion visas i display ovanför knapp)
  2. Meny
  3. Avbryt/Tillbaka
  4. Korrigera
  5. Bekräfta

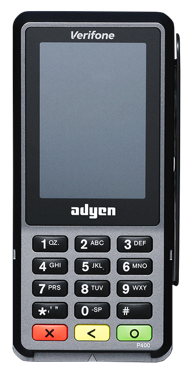

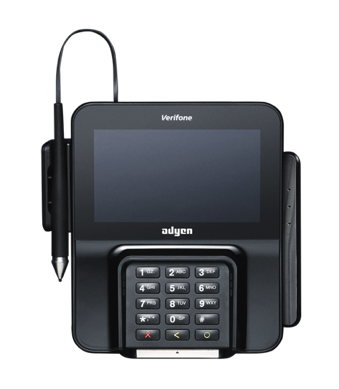

Adyen P400 plus

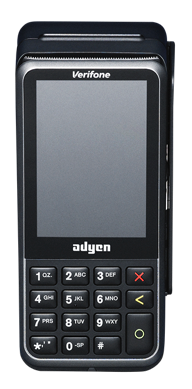

Adyen e355


Adyen v400m

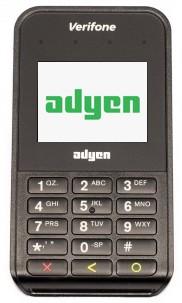

Adyen M400




Installera Verifone VX820

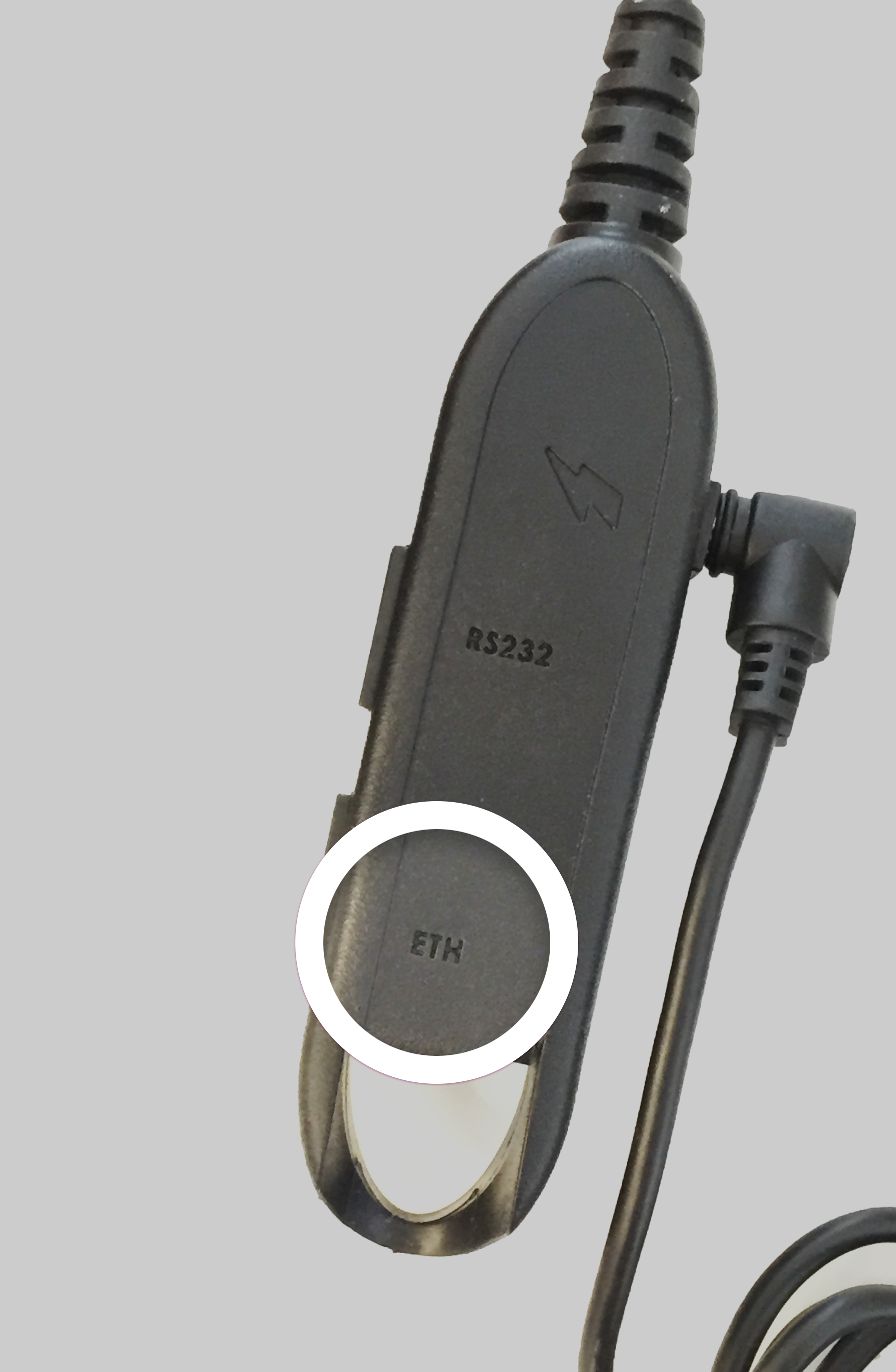

  1. Lokalisera den svarta dosan på terminalens sladd.
  2. Anslut nätverkskabeln till dosan, uttaget som heter ETH som ska användas. Se bild nedan. Nätverkskabeln ansluts sedan till valfritt gult uttag på routern.


  3. Anslut strömsladden till dosan. Strömsladden ansluts sedan till valfritt eluttag.
  4. Gå vidare till nästa steg nedan, Anslut kortterminal till kassan.

Installera Bambora (Ingenico IPP350)

  1. Anslut medföljande sladd till baksidan av terminalen.
  2. Lokalisera dosan längre ner på sladden och anslut nätverkskabel till dosan. Nätverkskabeln ansluts sedan till valfritt gult uttag på routern.
  3. Anslut strömsladden till dosan. Strömsladden ansluts sedan till valfritt eluttag.
  4. Gå vidare till nästa steg nedan, Anslut kortterminal till kassan.

Installera Nets (Ingenico IPP350 / Lane 3000 etc)

  1. Anslut medföljande sladd till baksidan av terminalen.
  2. Lokalisera dosan längre ner på sladden och anslut nätverkskabel till valfritt gult uttag på routern.
  3. Anslut strömsladden till dosan. Strömsladden ansluts sedan till valfritt eluttag.
  4. Öppna upp Sitoo POS och tryck på Meny > Inställningar > Hårdvaruenheter
    Tryck på + och välj Nets. Du finner illustrationer av dessa steg i nästa stycke; Anslut kortterminal till kassan, steg 1-4.
  5. Då ser ni en IP-adress, notera denna, ni behöver ange den på terminalen.
  6. Välj betalmetod: Kort.
  7. När terminalen startat, dra medföljande konfigurationskort i terminalen.
  8. Tryck därefter: Admin-meny (8) > Inställningar (6) > Ändra (1) > Kassa (3).
  9. ECR ska vara PÅ.
  10. Under ECR IP Adress, ange den IP som står i fältet i Sitoo POS. För att hoppa mellan siffrorna, tryck på GRÖN knapp. Exempelvis: 192 GRÖN 168 GRÖN 1 GRÖN 110 GRÖN.
  11. Terminalen startar om och förändringarna lagras.

Kontrollera även dessa inställningar i terminalen.

Admin Meny (8) > Inställningar (6) > Ändra (1) > Kommunikation (2).

Komm. Typ: Ethernet
DHCP: Välj "DHCP"
Host IP Adress: *
Host IP Port: 9670

*) Standard for PROD terminals: 91.102.24.142
*) If VPN service from Nets use: 193.214.20.211 (Requires service through ISP.)
*) Standard for TEST terminals: 91.102.24.111


Admin Meny (8) > Inställningar (6) > Ändra (1) > Kassa (3).

ECR: Yes
Komm. Typ: IP Ethernet
ECR IP Adress: IP on the iPad (Statisk IP rekommenderas)
ECR IP Port: 6001

Tips - Nets

För att ta fram terminal-ID, tryck på pil-ner knappen på terminalen.



Installera Yomani

  1. Anslut nätverkskabeln på baksidan av terminalen. Nätverkskabeln ansluts sedan till valfritt gult uttag på routern.
  2. Koppla in strömkabeln på baksidan av terminalen. Strömsladden ansluts sedan till valfritt eluttag.
  3. Gå vidare till nästa steg nedan, Anslut kortterminal till kassan.

Installera Adyen

Läsa denna guide för att installera Adyen.

Anslut kortterminal till kassasystem

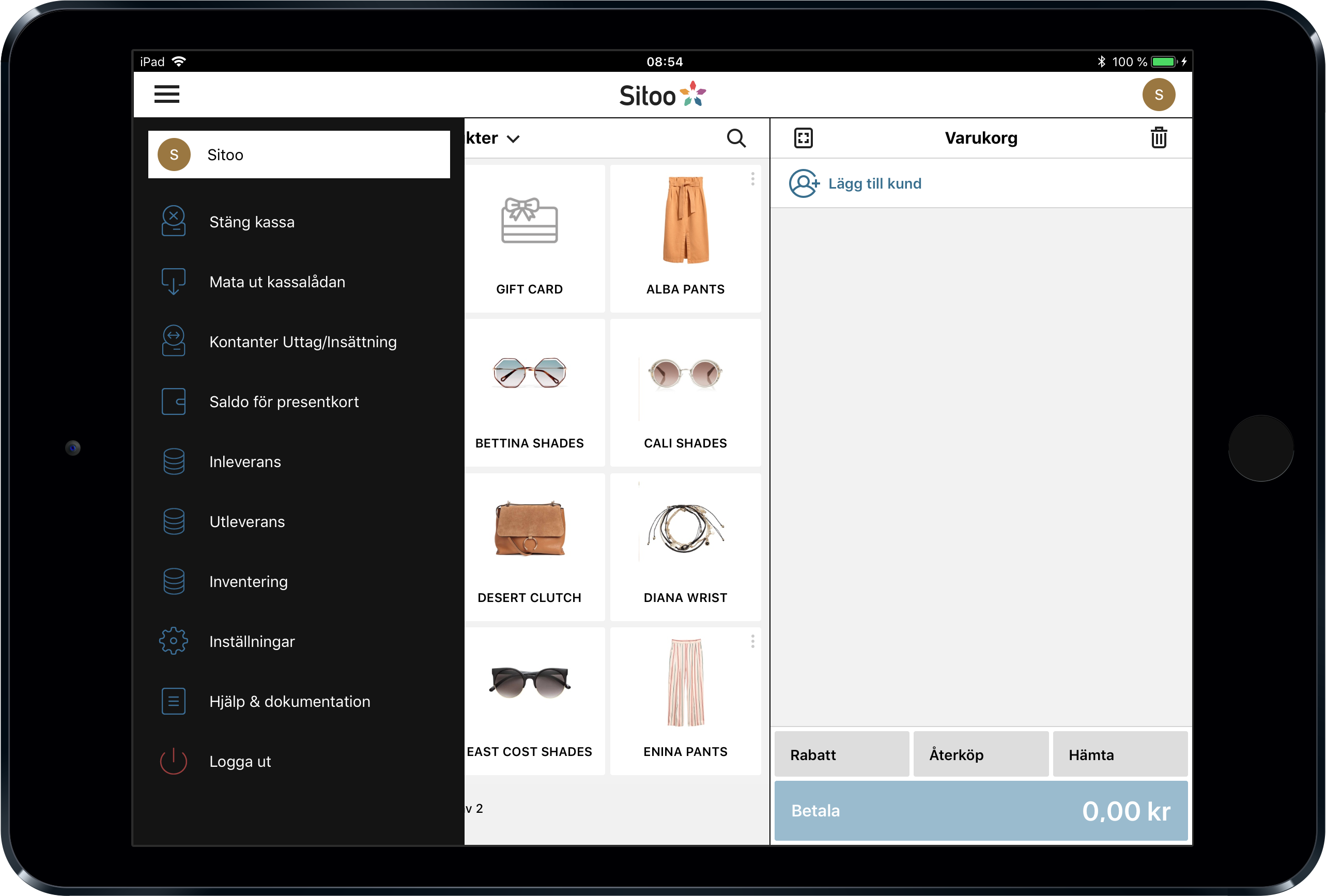

  1. Gå till appen Sitoo POS i din iPad. Tryck på menyn uppe i vänster hörn > Inställningar.

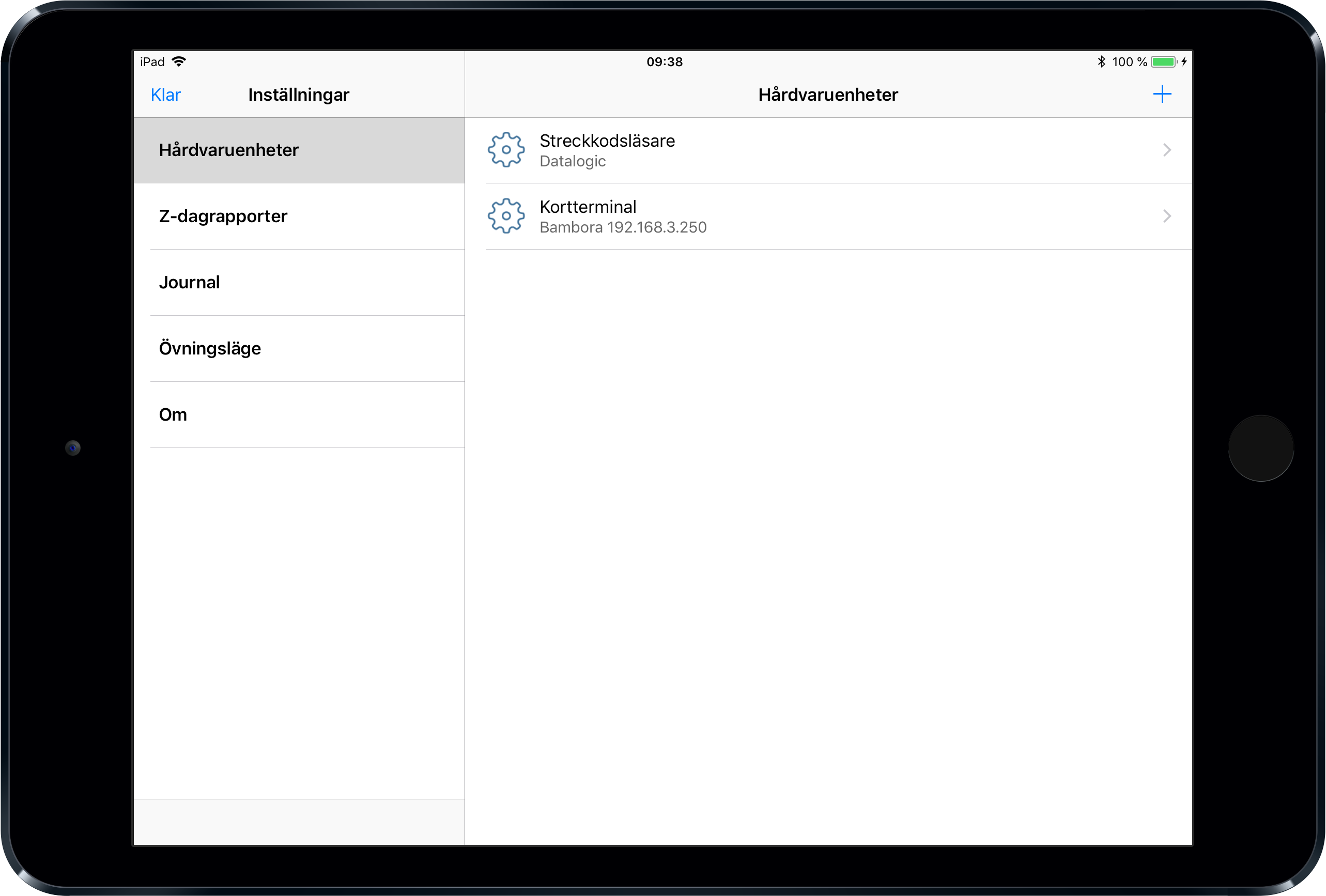

  2. Där presenteras listan över anslutna Hårdvaruenheter, såsom kortterminalen.

  3. Har du en befintlig kortterminal i listan som stämmer överens med den terminalmodell som du använder ska du trycka på denna. Hoppa i så fall över steg 4 och 5.

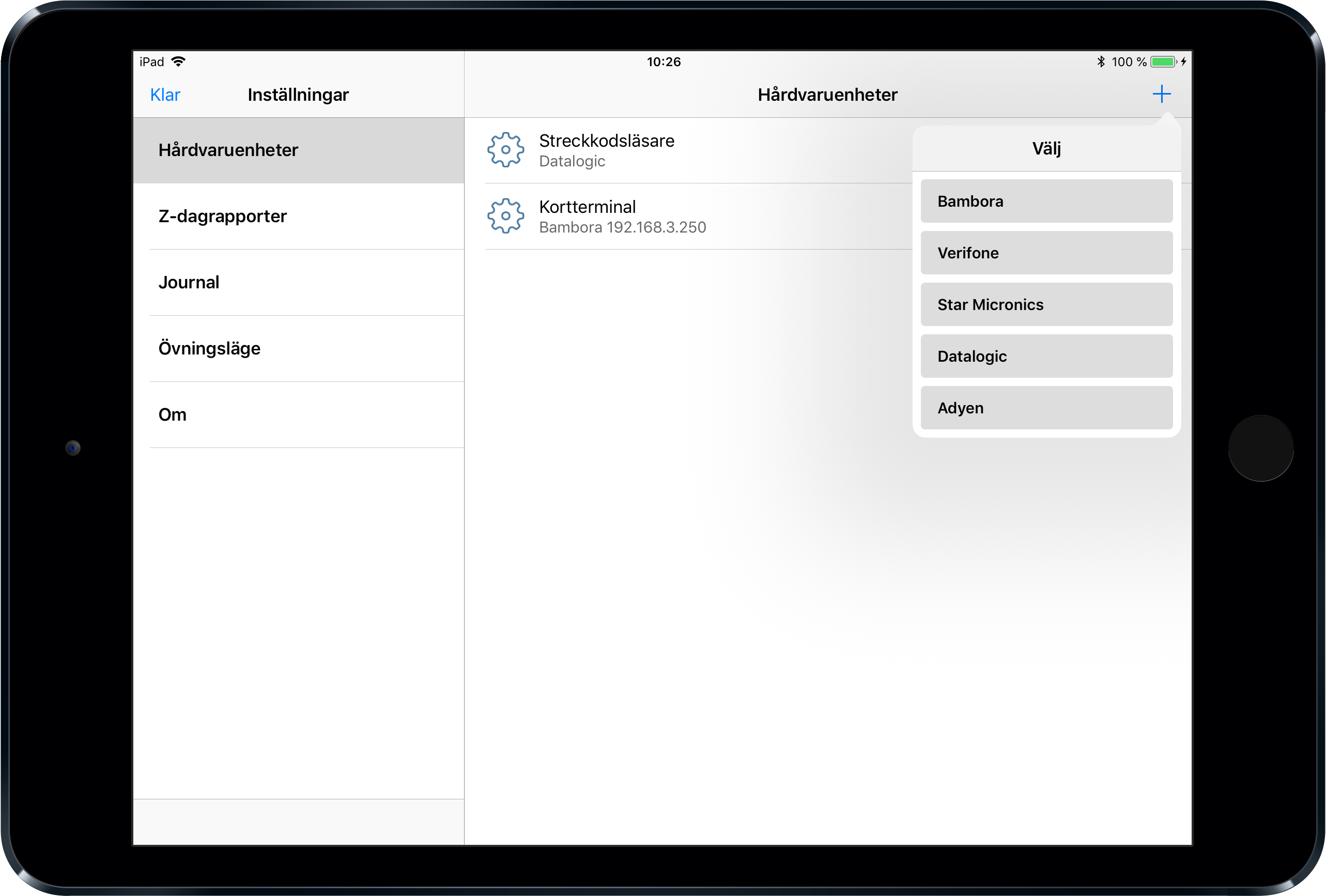

  4. Om du inte har en kortterminal i listan ska du trycka på plus-ikonen uppe till höger.

  5. Välj Bambora, Verifone, Nets eller Adyen beroende på vilken modell du har (Yomani-användare ska välja Verifone).

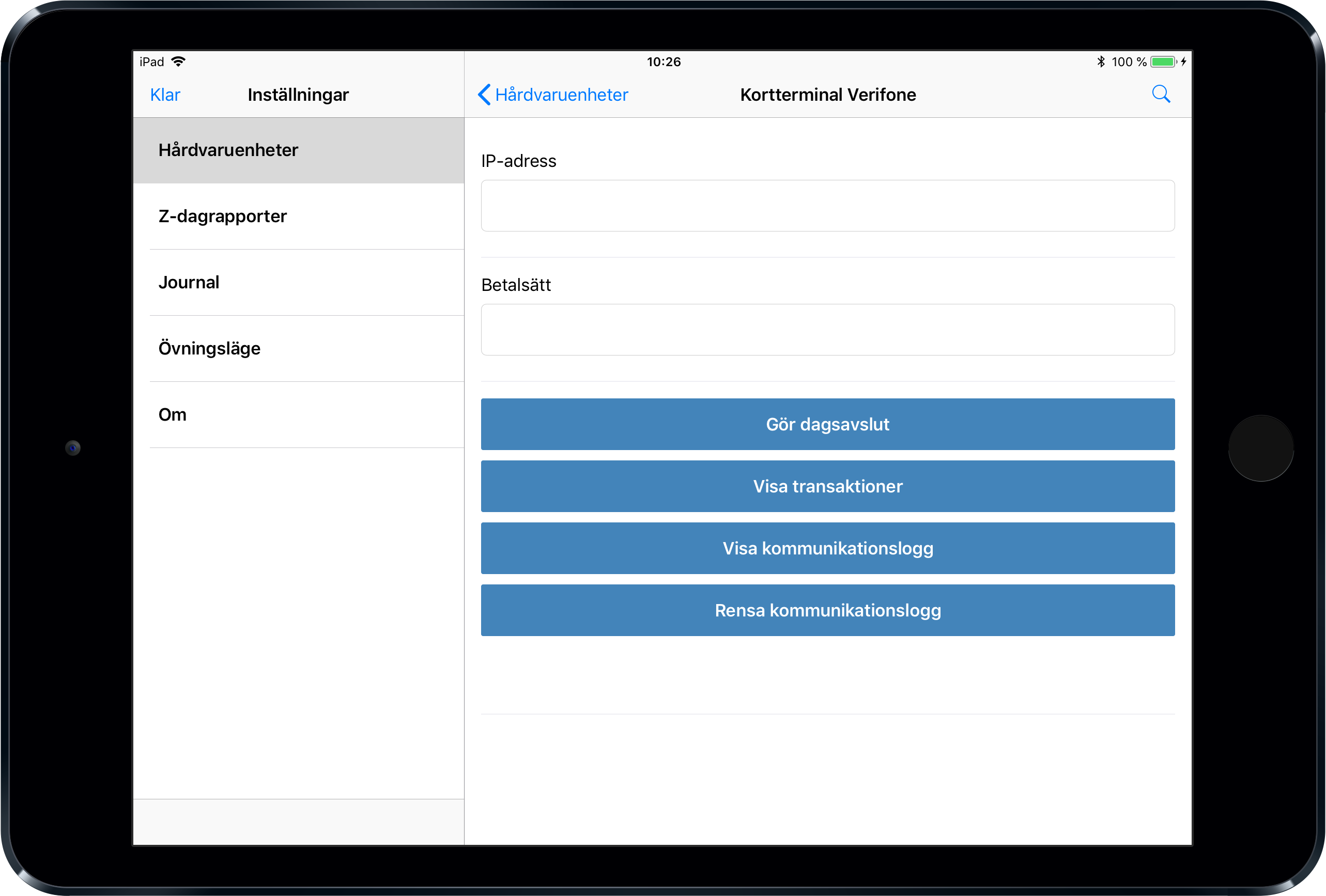

  6. Tryck på sökikonen uppe till höger. Fältet IP-adress är tomt om du ansluter en helt ny terminal. Har en sådan terminal varit ansluten sedan tidigare finns det siffror angivna i fältet. Detta spelar ingen roll.

  7. Nu söker kassan efter din kortterminal som du anslutit till routern. När terminalen efter en liten stund dyker upp i träfflistan trycker du på raden för kortterminal.

    Om du har flera kortterminaler installerade samtidigt behöver du veta vilken IP-adress som kortterminalen har för att veta att du väljer rätt terminal. Se sektionen nedan för din terminal för att ta reda på IP-adressen.

  8. Raden för IP-adress ska nu per automatik fyllas på med siffror, samma som den IP-adress som finns i din terminal.

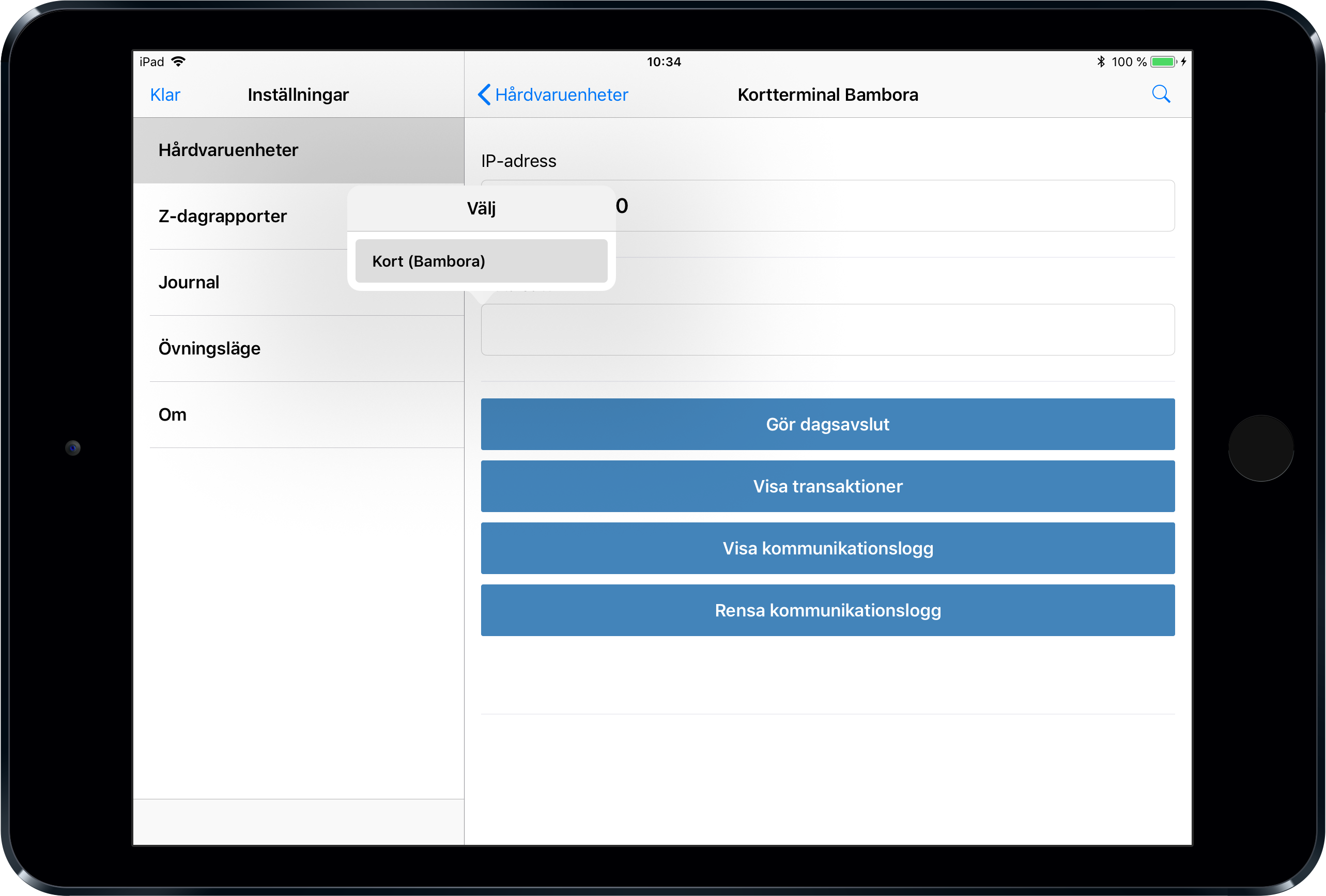

  9. Tryck på raden Betalsätt > välj Kort. I parentesen ska modellnamnet för er terminal stå, i nedan Exempel Bambora.

  10. Tryck på Klar uppe till vänster.

Ta reda på kortterminalens IP-adress

VX820

  1. Logga ut ur kassan.
  2. På kortterminalen tryck på Meny > Expressmeny, längst ner på skärmen ser du terminalens IP-adress.
  3. Logga in i Sitoo POS > Menyn > Inställningar > Hårdvaruenheter. Sifferraden som presenteras ska vara samma som IP-adressen du ser i kortterminalen.

Bambora (Ingenico IP350)

  1. På kortterminalen tryck Meny, ange lösenord 2020.
  2. Tryck på Hjälp (3). Rulla ner till på rad 11 där du ser IP-adressen för kortterminalen.
  3. Logga in i Sitoo POS > Menyn > Inställningar > Hårdvaruenheter. Sifferraden som presenteras ska vara samma som IP-adressen du ser i kortterminalen.

Yomani

  1. På kortterminalen tryck Menu, ange lösenord 123456.
  2. Tryck på Kommunikation (2) > Nätverk (1) > Terminal IP (2).
  3. Logga in i Sitoo POS > Menyn > Inställningar > Hårdvaruenheter. Sifferraden som presenteras ska vara samma som IP-adressen du ser i kortterminalen.

Adyen

  1. På kortterminalen tryck (5) + GRÖN knapp samtidigt. Ni får då upp en informationsruta med QR-kod och IP-adress.
  2. Logga in i Sitoo POS > Menyn > Inställningar > Hårdvaruenheter. Sifferraden som presenteras ska vara samma som IP-adressen du ser i kortterminalen.

Omstart av kortterminal

Verifone VX820

Alternativ 1: Dra ur strömsladden till kortterminalen (dra ur strömsladden till dosan eller direkt ur väggen).
Alternativ 2: Starta om terminalen genom att först logga ut ur kassan > Tryck på Meny högst upp till vänster i Sitoo POS > Logga ut. På kortterminal trycker du därefter på Meny > Generell Meny > knappa in lösenord 123456 > Funktioner > Scrolla ner till Omstart.

Bambora (Ingenico IP350)

Alternativ 1: Starta om genom att hålla inne gul knapp och punkt (knapp under 9) samtidigt.
Alternativ 2: Dra ur och sätt tillbaka den svarta strömsladden som är ansluten i dosan.

Yomani

Alternativ 1: Starta om genom att på kortterminalen trycka på Menu > knappa in lösenordet 123456 > Funktioner (1) > Omstart (6) (gå ned med funktionstangenten till höger för att bläddra ner i listan).
Alternativ 2: Dra ur och sätt tillbaka den svarta strömsladden som är ansluten i kortterminalen (sladden längst in till kanten).

Adyen

Alternativ för trådad terminal: Dra ur strömsladden till kortterminalen om du har en trådad modell.
Alternativ för trådlös trådlös: Tryck (9) + GRÖN knapp samtidigt > Ange pin-koden du fått av Adyen > Restart/Power Off.
